MsS低频超声导波检测系统

作者:网站管理员 来源:本站原创 日期:2022-11-14 17:07:55 点击:1049 属于: MsS低频超声导波系统

MsS技术是由美国西南研究院(SwRI)的专利技术,由我们北京康坦科技有限公司首次引进中国,并联合中国特检院等单位编写了GB/T 28704-2012《无损检测 磁致伸缩超声导波检测方法》。目前广泛用于各种工业领域中大型构件的快速检测和长期状态监测。

★高温管线腐蚀在线不停机检测与长期监测
 ★架空、密排、跨(穿)油气管线快速检测与长期状态监测
 ★换热器、空冷器管束快速筛查技术
 ★石油化工加热炉炉管腐蚀快速检测
 ★埋地管线腐蚀在线检测及长期状态监测
 ★储罐及容器在线检测与长期监测
 ★塔器的在线检测与长期状态监测

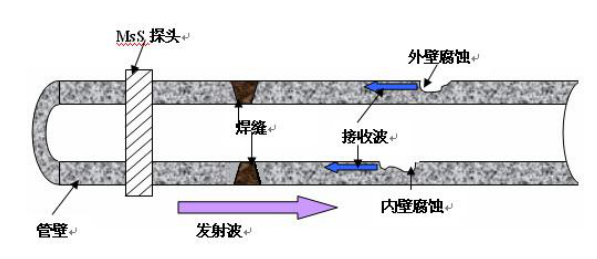

技术原理:
磁致伸缩效应所产生的机械波,能沿着结构件有限的边界形状传播 并被构件边界形状所约束、所导向,因而称为MsS超声导波。MsS技术可以激发纵波、扭力波、弯曲波、兰母波、水平剪切波和表面波等多种模态形式的导波。只要正确选择导波模式和频率,并控制其传播方向,导波可以从其传感器位置,沿着构件快速传播,瞬间完成100%管道体积扫描检测。


技术优势

◆  检测精度:最高灵敏度为管道横截面积损失量的0.7%(最新试验数据,达到pinhole针孔腐蚀检测级别,这种缺陷可进一步导致腐蚀穿孔),可靠检测灵敏度为管道横截面积损失量的3%,监测时灵敏度可以达到管道横截面积损失量的0.6%
◆  检测范围大良好状态下(地上直管段,管道状态内外壁有轻微腐蚀,10年---20年的老管线)单方向可检测100米处管道横截面积损失量的6%及以上的缺陷;
典型状态下(地上直管段,管道状态内外壁有严重腐蚀,30年以上的老管线)单方向可检测50米处管道横截面积损失量的6%及以上的缺陷;
苛刻状态下(地上直管段,管道状态内外壁有非常严重腐蚀,或地埋管线)单方向可检测10米----30米处管道横截面积损失量的6%及以上的缺陷;
◆  高温应用:可以进行高温管线腐蚀的在线检测与长期状态监测,最高温度可达500 ºC;
◆  可以对带有伴热管的管线和管廊密排管线进行检测:管线之间的最小间距为20毫米;
◆  弯头检测:对于带90度弯头的地上工业管道,能穿过2个及以上90度弯头;
◆  轴向精度:与主机系统的信噪比和所采用的操作频率有关:±150mm(频率为32KHz时),±75mm(频率为64KHz时),±38mm(频率为128KHz时);(单向检验距离不低于40米的直管段),轴向定位精度比导波的壹倍波长稍微大一些。
◆  盲区:盲区的大小与所采用的检测频率有关:32KHz时为350毫米,64KHz时为175毫米,128KHz时为88毫米;盲区比导波的叁倍波长稍微大一些。
◆  缺陷识别:MsS软件操作界面简单,缺陷特征显示直观;能够根据信号幅度和相位对缺陷进行快速实时采集和信号分析,自动生成检测报告;能采集多组不同频率数据,同时分析至少两组数据做对比分析,能够将新旧数据进行对比处理,实施长期状态监测。
◆  换热器检测:换热器探头能更换不同直径的检测传感器来适应不同直径的管束;
◆  小管径检测:能对直径范围在10毫米---25毫米之间的小直径管道(仪表管)进行快速检测;
◆  储罐检测:能升级为具有多频段柔性板式探头,能对储罐罐壁、罐顶和罐底进行快速检测,
◆  耦合剂:检测灵敏度不低于3%,可使导波探头铁钴带重复使用100次,每个点的检测成本低于20元;
◆  应用范围不仅可以用于铁磁性金属材料的检测,还可以用于非铁磁性金属材料和非金属材料的检测,如:不锈钢、铜、铝、钛等,和PVC材料、玻璃、水泥、木材等的检测;
